Uni - воздух пробки - дунутая микро- линия штрангя-прессовани продукции оптического кабеля
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | I-suntop |
Оплата и доставка Условия:
| Количество мин заказа: | 1set |
|---|---|
| Цена: | By negotiation |
| Упаковывая детали: | Пластиковая коробка film+wooden |
| Время доставки: | Дни Min.50working |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | До различная машина |
|
Подробная информация |
|||
| свободный материал трубки: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| Заявление: | производство Uni-Tube Air-Blown | обслуживание: | один год гарантии, долгосрочное обслуживание |
| Напряжение тока силы: | 80кВт 380В 50Гц переменного тока 3 фазы | ||
| Выделить: | Экструзионная линия для микрооптического кабеля,Экструзионная линия для производства оптического кабеля с воздушной продувкой |
||
Характер продукции
Экструзионная линия для производства микрооптических кабелей Uni-Tube с воздушной продувкой
i-suntop волоконно-оптический кабельный станок 20220228.pdf

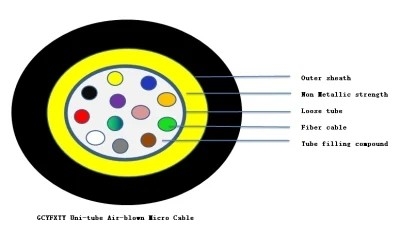

1.Описание дляМикрооптический кабель Uni-Tube с воздушной продувкой:
Оптические волокна размещены в незакрепленной трубке, изготовленной из высокомодульного пластика и заполненной компаундом.Арамидные нити укладываются снаружи свободной трубки в качестве силового элемента, затем экструдируется оболочка с канавками.Этот тип кабеля особенно применим для воздуходувных конструкций в сетях доступа.
2. Какая технологическая машина дляGYFY 12-ядерный оптический кабель ASU-Unitube:
- Машина для окраски и перемотки волокна
- Линия по производству незакрепленных труб
- Скруточная машина СЗ
- Линия оболочки кабеля
3. Спецификация машины для окраски и перемотки волокна
| Система контроля | Человеко-машинный интерфейс + управление ПЛК |
| Мощность лампы | Примите световую мощность тайваньского бренда |
| Фонарь | Можно выбрать импорт УФ-А, обеспечить количество отверждения |
| Устройство траверсы | Автоматические устройства натяжения и перемещения |
| скорость конструкции | Макс.1800 |
| скорость окраски | Макс.1500 |
| толщина красящего слоя | 3~5 мкм |
| снять напряжение | 0,4 Н ~ 1,2 Н ± 0,05 Н |
| шаг траверсы | 0,1～1,5 мм |
| избыточные потери после окраски | ≤0,02 дБ/км |
| МАКСИМУМ.Размер катушки оптического волокна | Φ236 * Φ160*108*Φ25,4 мм (катушка 25 км) |
| сила | 380В±10% 50Гц |
| Красящая способность | около 90км/ч. |
| вес машины | 850 кг |

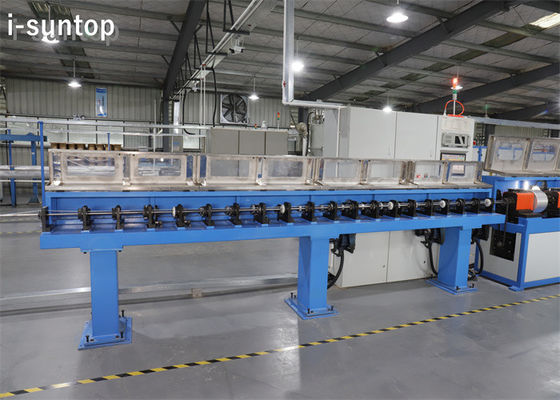

3. Спецификация линии по производству незакрепленных труб:
| Тип экструдера | Экструдер 50×25 |
| экструзионный материал | ПБТ |
| скорость конструкции | Макс.800м/мин |
| скорость производства | (свободная трубка PBT 1,8 мм) |
| Количество отдающих барабанов оптоволокна | 12 |
| Спецификация отдающих барабанов для оптоволокна | Стандартные катушки оптоволокна 25 км и 50 км |
| Откатное натяжение оптического волокна | 0,4 Н-1,5 Н |
| Приемные катушки Спецификация | Катушка PN630 и катушка PN800 |
| избыточные потери после экструзии | ≤ 0,02 дБ/км (оптическое волокно @ 1310 нм, 1550 нм) |
| Центральная высота машины | 1000 мм от фона |
4. Спецификация крутильной машины SZ:
| скорость конструкции | Макс.100 м/мин |
| Количество раздаточных барабанов с незакрепленными трубками | 12 |
| Спецификация отдающих барабанов со свободной трубкой | PN630-800мм |
| Шаг скручивания СЗ | 50мм-800мм |
| Угол заднего хода СЗ | макс: 1800 об/мин |
| Максимальная скорость штамповочных головок | макс: 4000 об/мин |
| Шаг тиснения | 20мм-500мм |
| Дополнительные потери | ≤ 0,02 дБ/км (оптическое волокно) |
| Требования к источнику питания | 68кВА, AC380V ±10% 50Гц трехфазный пятипроводной |
| Потребляемая мощность | около 40 кВт/ч |
| Вместимость | 4~6км/ч |
5. Спецификация линии оболочки кабеля:
Диаметр жилы кабеля | 5-25мм |
Диаметр свободной трубки | 1,5-3 мм |
Диаметр кабеля | 5-35мм |
Толщина стенки кабеля | 1,0-3,0 мм |
Скорость линейной структуры | 100 м/мин |
Скорость производства линии | 80 м/мин (диаметр кабеля: 10 мм) |
Дополнительное затухание | 0,02 дБ/км (1310 и 1550) |
Выход экструдера | Макс. 280 кг/ч |
