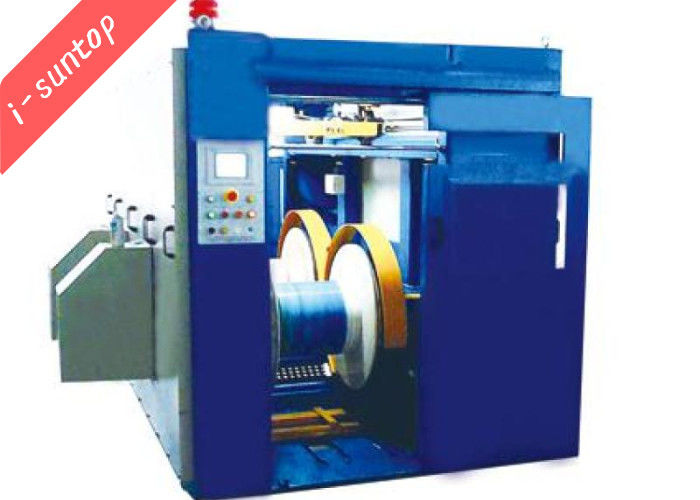

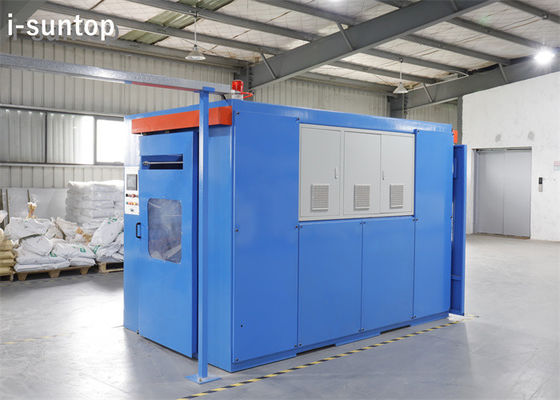

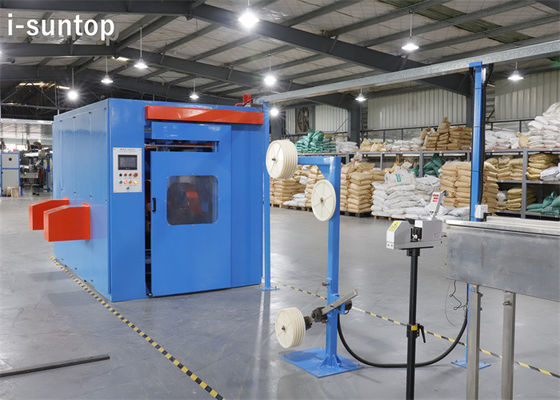

Отрезок свободной трубки волокна автоматические и катушка изменения займут машина траверзы

машина 20220228.pdf кабеля оптического волокна i-suntop

1. Структура для отрезка свободной трубки волокна автоматического и катушка изменения займут машина траверзы:

• Линия блок составлена мотора инвертора ac 3kw dongguan всеобщего, одновременного пояса, одновременного колеса пояса и тормоза. Мотор управляется одновременным поясом, который водит к вращению большого колеса соединенного с обматывая валом, который будет управлять обматывая кругом для того чтобы завершить для того чтобы занять процесс.

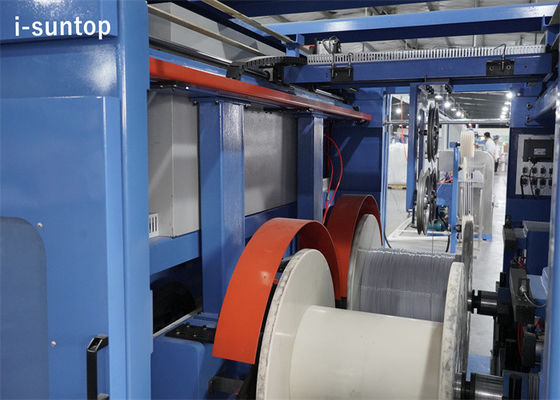

• Блок катушкы поднимаясь составлен поднимаясь шкафа и верхняя часть зажимать. Нажим катушкы в поднимать рамку, после этого искусственную кнопку управлением катушкы начала, после цилиндра восходя к определенному цилиндру автоматического ограничителя высоты, тогда зажимая цилиндру управляет вице верхней частью вне автоматически, валом и наматывает близко совместно.
• Часть траверзы состоит из мотора сервопривода ac 750w Panasonic, набора одновременного колеса пояса, штанги винта, линейного ведущего бруса и система обращать. Управленный мотором через набор одновременного вращения винта шарика колеса пояса. Путем регулировать скорость мотора, смогите отвечать потребностямы различного требования к тангажа. Обращая система принимает регулируемый режим, который можно отрегулировать согласно ширине катушкы. Ее можно также настроить для обеспечения что траверза изменена на разумном положении.
• Механизм поперечного движения установлен на луч над займет катушка, и состоит из трехфазного асинхронного двигателя 370w, редуктора, одновременного колеса пояса, одновременного пояса и мобильного автомобиля. Мобильный автомобиль мотором через редуктор шестерни во вращении колеса шкива дисковода одновременном, через одновременную ременную передачу автомобиль на движении луча, к необходимому положению автоматически останавливает, простая структура, надежная деятельность.

2. Спецификация для отрезка свободной трубки волокна автоматического и катушка изменения займут машина траверзы:

Электронная система управления принимает деятельность экрана управлением и касанием логики PLC. Отдельный электрический контроль cabinet.PLC принимает продукты серии Сименс S7-300; Инвертор Ac принимает продукты DANFOSS; Продукты мотора dongguan ПОЛЬЗЫ мотора преобразования частоты Ac всеобщие; Продукты Panasonic ПОЛЬЗЫ системы сервопривода ac; Переключатель воздуха, контактор и другие электроприборы низкого давления принимают продукты Сименс; Промежуточные реле принимают продукты Schneider. Электропитание согласно трехфазной линии распределения 5-провода; Все крышка и шкафы контроля оборудования имеют надежное зазмеление. Низшее напряжение электрические приборы принимают, электрическая установка соотвествует международному стандарту IEC.

3. Главные paramters для отрезка свободной трубки волокна автоматических и катушкы изменения займут машина траверзы:
